找不到CAD填充图案怎么办？ CAD的填充图案DIY

同线型一样，CAD中（无论AutoCAD还是国产的浩辰CAD）的填充图案都是以图案文件（也称为图案库）的形式保存的，其类型是以“.pat”为扩展名的纯文本文件。可以在CAD中加载已有的图案文件，并从中选择所需的填充图案；也可以修改图案文件或创建一个新的图案文件。

1. 填充图案定义格式

与线型定义类似，填充图案的定义由标题行和模式行两部分组成。

(1)      标题行：由填充图案名称和填充图案描述组成，标题行以“*”为开始标记，填充图案名称和描述由逗号分开，其格式为：

*pattern-name [, description]（“填充图案名称[，填充图案描述]）

(2)      模式行：由图案直线定义和填充线的控制信息组成，一个填充图案中可以定义多种类型的图案直线（CAD对图案直线的数量没有限制。），其格式为：

angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, …]

其中各项意义如下（见图1-5）：

Ÿ angle：填充线图案直线与水平方向的夹角。

Ÿ x-origin、y-origin：第一条图案直线经过的坐标点。

Ÿ delta-x：相邻的两条图案直线沿画线方向上的偏移值。

Ÿ delta-y：相邻的两条图案直线之间的偏移值。

Ÿ dash-1, dash-2, …：图案直线的规格说明，与上节中简单线型的定义相同。

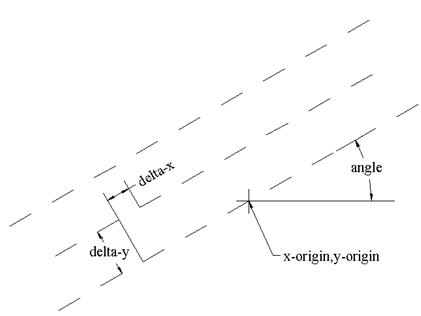

图1 填充图案定义

当用户使用一个填充图案，CAD首先生成一条通过由x-origin和y-origin指定点的图案直线，然后根据偏移距离delta-x和delta-y来产生其余的图案直线，生成具有无限平行直线的直线族，并使用所有选定的填充边界对这些图案直线进行裁剪。如果在填充图案定义中包括多种类型的图案直线，则CAD通过上述方式对每种图案直线依次绘制，并叠加在一起产生较复杂的图形。

例如：在CAD自带的填充文件中对SQUARE图案的定义如下：

*SQUARE,Small aligned squares

0, 0,0, 0,.125, .125,-.125

90, 0,0, 0,.125, .125,-.125

注意  图案定义文件的每一行最多可包含80个字符。CAD忽略空行和分号右边的文字。

2、填充图案的创建

由于填充图案文件也是纯文本格式的，因此用户可以在CAD环境外使用任一文本编辑器直接打开或创建填充图案文件，并对其内容进行补充和修改。

实例3  创建“USER”填充图案

(1)      使用Windows附件中的“记事本”程序创建一个新的文本文件。

(2)      在该文件中添加如下内容，如图1-6所示。

*USER,the custom pattern by user

0, 0, 0, 0, 1, 1, -1

0, 0, 0.5, 0, 2, 1, -1

90, 0, 0, 0, 1, 1, -1

90, 0.5, 0, 0, 2, 1, -1

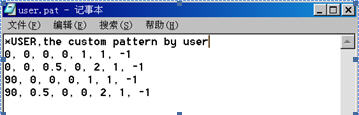

图2 “user.pat”文件

(3)      将该文件保存在CAD主文件夹的“patterns”子文件夹中，并命名为“user.pat”。

(4)      进入CAD 2007，打开“填充图案”对话框，在“类型”下拉列表中选择“（自定义）”项，对话框中将自动显示出用户定义的“USER”填充图案的信息，如图1-7所示。

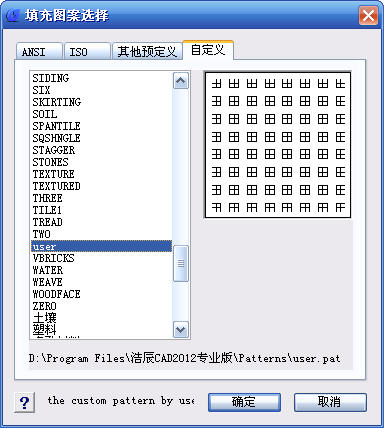

图3  使用自定义填充图案

注意  CAD系统对用户所创建的填充图案文件有如下以下要求：

(1)      一个文件中仅含有一种填充图案定义。

(2)      填充图案名称必须与文件名相同。

也可以将此填充图案定义粘贴到CAD默认的填充文件后面，例如在记事本打开AutoCAD的acad.pat或浩辰CAD的icad.pat，将上面的定义粘贴到文件的最后面，也同样可以在填充对话框中调用。
