max三维立面转换成cad平面图

有朋友说，用sketchup也能三维导二维图，也是一种方法

这个技巧来源于cad字转线型，字转线型也可用这种办法，cad好帮手里也用了这种处理方法，稳定版出来后，大家就可用上它的字转线型了，比网上的工具效果要好很多，到时看能不能建议好帮手作者开发三维转二维这个功能，难度不大，确省事，让cad直接出二维图，方便大家用！！

第一步，用3dmax打开模型图，把模型清理好，去除你不要的物体，把模型解组

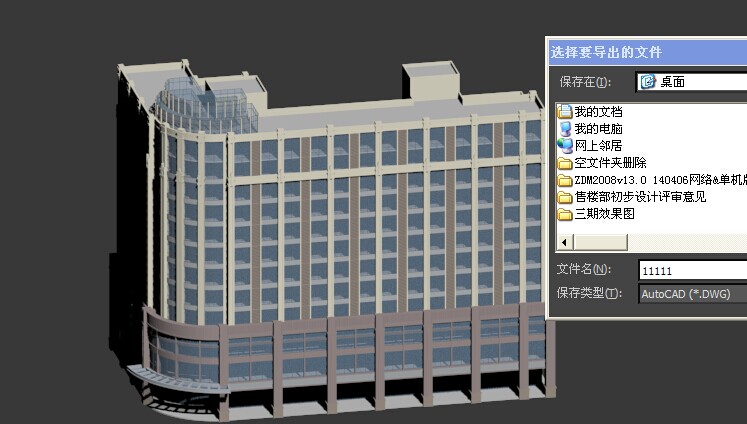

第二步，3dsmax导出dwg

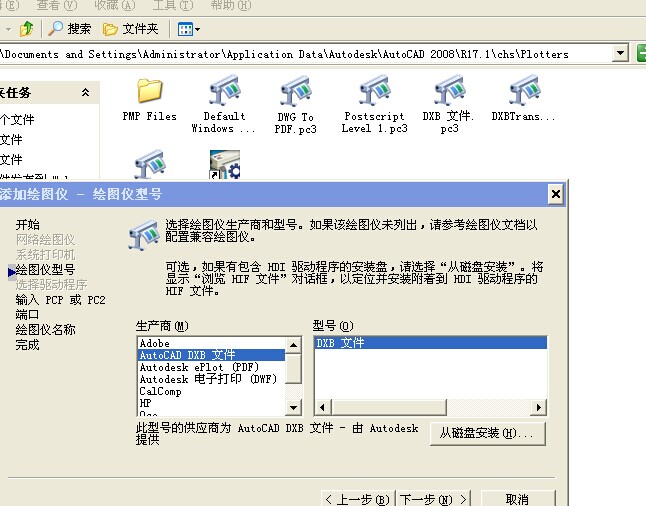

第三步，用cad打开导出的dwg，添加dxb打印机

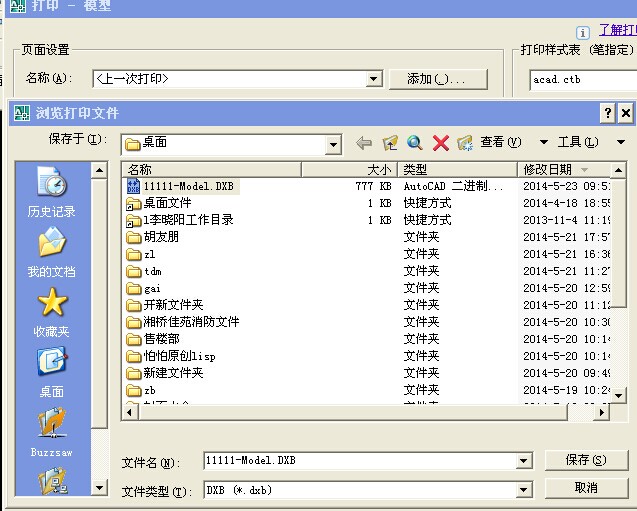

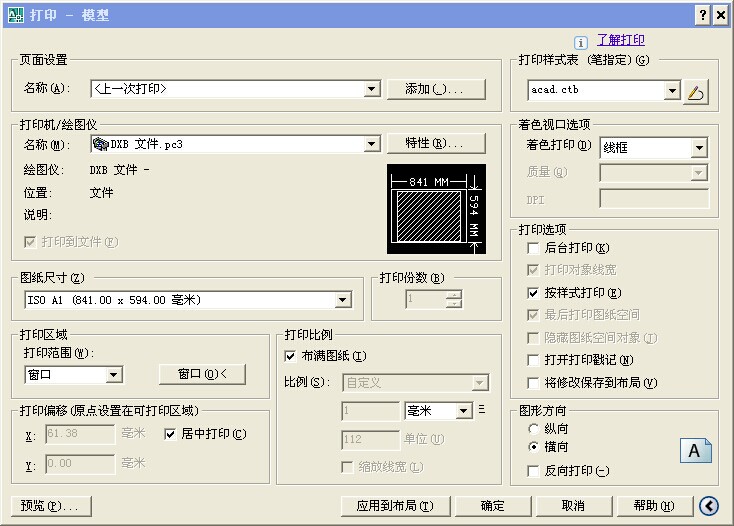

第五步，切换你要的视图，输出dxb文件格式，ctr+p,用dxb打印

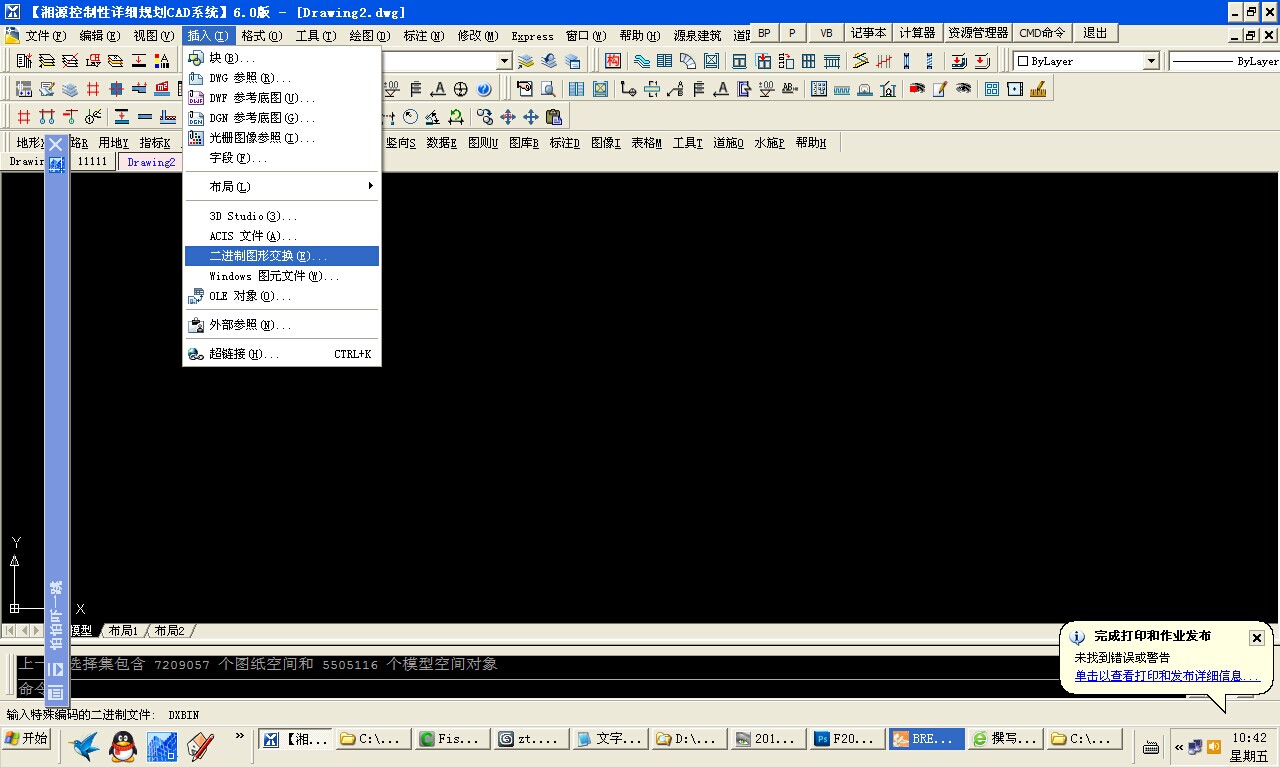

最后，新建dwg，输入dxb二进制文件 over

选择的物体都是直线，效果嘛，还行！！
